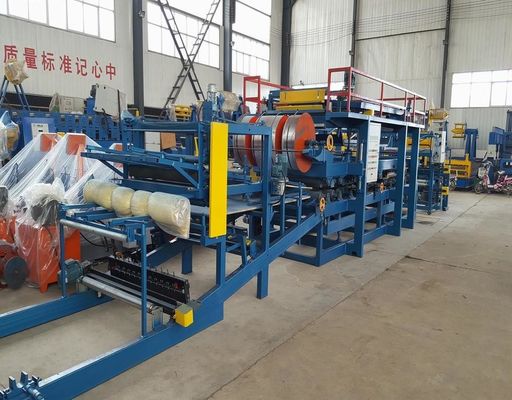

幅1000mm、生産速度0-5m/分、製品厚さ50-250mmのダブルメタルフォームサンドイッチパネルロール成形機

EPS / ロックウールサンドイッチパネル生産ライン

EPSおよびロックウール複合サンドイッチパネル生産ラインは、現代の建材産業における主要な産業機器であり、断熱性、耐熱性、防火性、装飾仕上げを提供する統合壁および屋根パネルの効率的な製造のために設計されています。このラインは、カラーコーティングされた鋼板と断熱コア材（EPSまたは難燃性ロックウール）を、ロール成形、接着、接着剤塗布、熱・圧力ラミネート、自動切断を含む連続プロセスを経て、高強度複合サンドイッチパネルに変換します。

I. コア生産プロセスと機器コンポーネント

連続生産ラインは、機械、油圧、電気自動化システムを高精度制御技術と統合し、以下の主要システムで構成されています。

1. 巻出し＆ロール成形システム：デュアルヘッド巻出し機を備え、上下のカラーコーティング鋼板コイルを成形機にスムーズに供給します。成形機では、多段階ローラーが鋼板を屋根の波形または壁のプロファイル（タンガ・アンド・グルーブ継手など）に精密に成形します。
2. コア材ハンドリングシステム：
手動パネル供給
3. 高精度接着＆ラミネートシステム：マルチヘッド自動接着剤噴霧技術を利用して、コア材を内外の鋼板に確実に接着します。ロングスパンダブルベルトホットプレスラミネーターは、パネルが平坦化され、制御された温度と圧力下で硬化することを保証します。
4. フライングトラッキングカッター＆自動スタッキングシステム：粉塵フリーソーイングまたはチップフリーフライングシャー技術を備え、ラインを停止することなくミリ秒単位の精度で顧客指定の長さに切断できます。完成品は、自動反転スタッカーと結束機によって収集および梱包されます。

II. コア技術的利点と応用価値

優れた耐火性と断熱性：ロックウールサンドイッチパネルは最高のクラスA1不燃基準を満たしており、厳格な防火安全要件を持つ産業施設に最適です。一方、EPSサンドイッチパネルは優れた断熱性と軽量プロファイルを提供し、卓越したコストパフォーマンス価値をもたらします。高い自動化と効率：ライン全体がPLC中央制御システムとヒューマンマシンインターフェース（HMI）を採用しており、最小限のスタッフで完全自動運転が可能です。生産速度は毎分4～8メートルに達し、人件費を大幅に削減します。
高精度と低廃棄物：サーボドライブとマイクロコンピューター制御の長さ精度を備え、クリーンでバリのない切断を保証します。完成パネルは、優れた表面平坦性、タイトなインターロック継手、および優れた漏れ防止性能を備えています。

III. 幅広い用途

このラインで製造されるEPSおよびロックウールサンドイッチパネルは、現代の工業プラント、大規模冷蔵施設、クリーンルーム、モジュラーポータブルビル、鋼構造コンテナハウス、スポーツ施設、大規模商業複合施設の屋根および壁被覆システムに広く使用されています。グリーンビルディングとプレハブ建設資材の開発を推進する主要機器です。

サンドイッチパネルは一般的に、金属サンドイッチパネル、木材複合パネル、カラー鋼サンドイッチパネル、ロックウールサンドイッチパネルなどに分けられます。このシリーズの機械は、ミニチュアサイクロイドピンホイール減速機を採用しており、モーター出力は2.2kW〜3kW、生産速度は直接毎分3.38メートルになります。無段階周波数技術を採用した後、モーター出力は0〜4.05m/minの間で調整可能です。サンドイッチパネルの利点：このシリーズの機械は、ミニチュアサイクロイドピンホイール減速機を採用しており、モーター出力は2.2kW〜3kW、生産速度は直接毎分3.38メートルになります。無段階周波数技術を採用した後、モーター出力は0〜4.05m/minの間で調整可能です。2. 容易な建設、柔軟で迅速な設置、工期を40％以上短縮可能；3. 明るい色、美しい外観、表面装飾不要；このシリーズの機械は、ミニチュアサイクロイドピンホイール減速機を採用しており、モーター出力は2.2kW〜3kW、生産速度は直接毎分3.38メートルになります。無段階周波数技術を採用した後、モーター出力は0〜4.05m/minの間で調整可能です。ギア減速機により、このサンドイッチパネル機の生産速度は毎分4.27メートルになります。無段階周波数技術を採用した後、モーター出力2.2kWで、直接押し出し力を発生し、速度は0〜5.12m/minの間で調整可能です。
このシリーズの機械は、ミニチュアサイクロイドピンホイール減速機を採用しており、モーター出力は2.2kW〜3kW、生産速度は直接毎分3.38メートルになります。無段階周波数技術を採用した後、モーター出力は0〜4.05m/minの間で調整可能です。プレーンEPSの最適な生産速度は約2.5〜3.5m/minであり、原材料が他の場合は速度が低下する可能性があります。組立ラインはインバータシリーズ同期コントローラーによって制御されます。無段階速度調整、調整可能なパラメータ、ワード表示。

コアの材質

フォームまたはロックウール

電力

25 KW

速度

0 - 5 m/min

年間生産量
