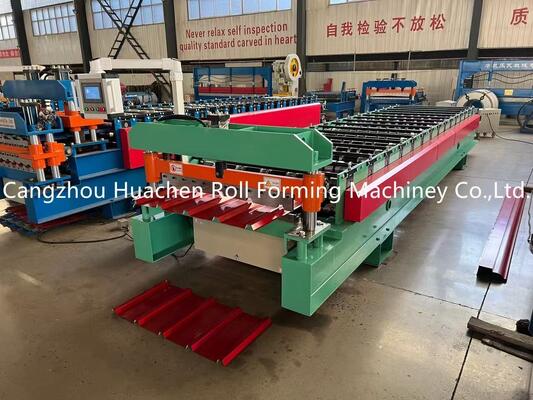

高品質の亜鉛メッキ屋根シート製造のための耐久性のあるロール成形装置。
この装置で製造された屋根パネルは、高強度、耐久性、滑らかで美しい外観と均一なラッカーの筋を特徴としています。大規模な倉庫、スタジアム、ショッピングモール、貿易市場、ホリデービレッジ、サナトリウム、ホテル、別荘、住宅、およびさまざまなタイプの温室を含む、鉄骨構造の建物で広く使用されています。特定の顧客の要件を満たすために、機器をカスタム設計および製造できます。
コイル解き → 鋼板の供給 → ガイディング → ロール成形 → 長さに切断 → 製品の積み重ね → 製品を長手方向に移動
| パラメータ | 仕様 |
|---|---|
| 材料タイプ | PPGI/GI |
| 厚さ | 0.3-0.6mm |
| 幅 | 1220mm |
| ローラー ステーション | 15 ステーション |
| ローラーとシャフトの材質 | 45# 鋼焼入れとメッキ |
| シャフトの直径 | Φ70mm |
| カッター材質 | CR12 |
| ドライブタイプ | チェーン駆動 |
| 速度 | 15-20m/分 |
| 総電力 | 5.5+5.5KW |
| 電圧 | 380V、50HZ、3 相 (カスタマイズ可能) |
このコンポーネントは、コイルをサポートし、回転運動を可能にします。耐荷重: 5T。内径: 470-530mm (需要に応じて調整可能)。操作中の衝撃による機械の損傷を防ぐためのブレーキ装置を装備。
コイルをロール成形の正しい位置に誘導します。色や厚さを変更する際に便利なプレカット用の手動プルカットデバイスが含まれています。
材質: 45# 鋼焼入れとメッキ。処理されたローラーは滑らかで硬く、防錆性があり、操作中にシートを傷つけません。
切断操作用のカッターを駆動します。油圧タンクは 46# 油圧オイルを使用します。操作中の高い油温の問題を防ぐために、内部循環冷却用の冷却ファンを装備。ソレノイドバルブブランド: Huade。
自動および手動操作モードを備えています。タッチスクリーンでユニットの長さと数量を設定できます。シンプルで操作しやすいシステム。電気部品: VFD (Delta)、サーキットブレーカー (Delixi)、コンタクタ (Delixi)、リレー (Xinling)、PLC (Delta)、トランス (Delixi)。
ブレード材質: CR12。高強度、優れた焼入れ性、優れた耐摩耗性を特徴としています。
成形された製品を収集します。製品の引っかき傷を防ぐために、ローラーを装備したブラケット。
| コンポーネント | 数量 |
|---|---|
| チェーン | 2 セット |
| ソレノイドバルブ | 1 セット |
| トラベルスイッチ | 2 セット |
| オープンエンドレンチ | 2 セット |
| 六角レンチ | 2 セット |
| カウンター | 1 セット |
| レンチ | 2 セット |
| オイルシール | 1 セット |
