商品の詳細:
|
| 使用: | 屋根および壁 | 容量: | 15m/min |
|---|---|---|---|
| パワー: | 4+4KW | 体重: | 5-6T |
| 長さ: | 7〜8m | 保証: | 1 年 |
| ハイライト: | マシンを形成する屋根瓦ロール,成形機冷間ロール |
||
| 1. 形作りの機械のプロダクト説明 |
(1) 簡潔な紹介

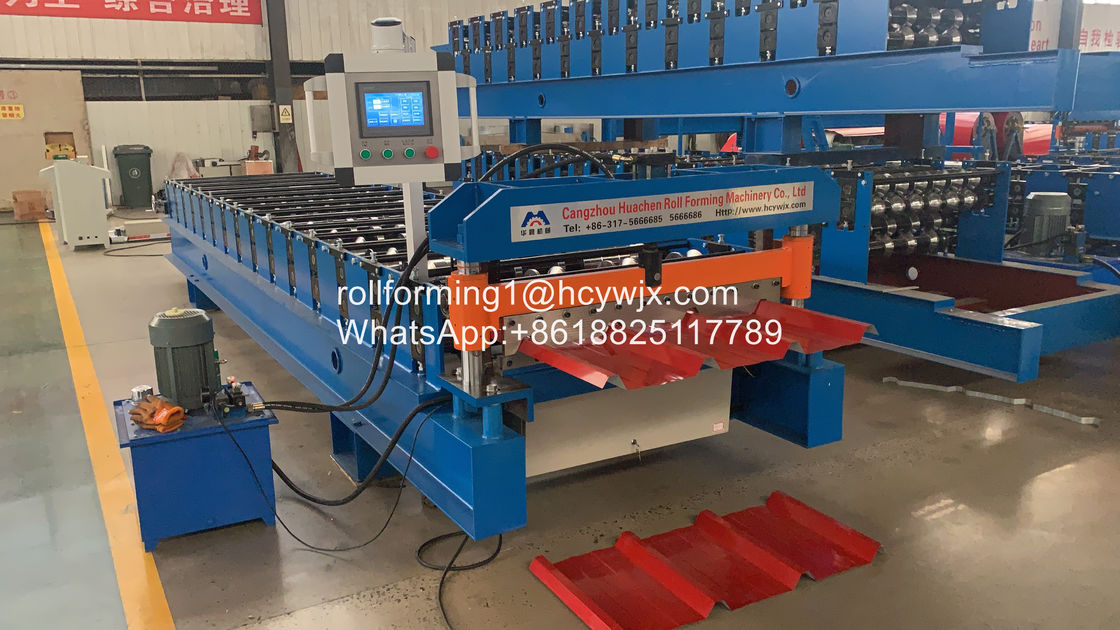

屋根のパネルは,私たちのロール 形作機によって作られています美しい外見と鮮やかな色
庭や工場,リゾート,ホテルで広く使用されています展覧会ホール 休憩用地
古代建築と現代的な別荘
(2) ロール・フォーム・マシンの作業流量
シート-シートガイドリング-ロール形成-長さを測定-パネルをカット-パネルを支える
(3) 技術的な詳細
A. 一般
| 適した素材 | Q235または同等 |
| 材料の厚さ | 0.25~0.8mm |
| 材料の幅 | 9141000,1200,1220 または1250,図のとおり |
| サイズ | 約7.9*1.3*1.1m (L*W*H)図のとおり |
| 作業スペース | 約17.9*2.8m (L*W)図のとおり |
|
長さ シート |
需要に応じて長さを設定できます. PLCで制御されています どれ保証できる精度±1mm |
| 切る |
セットに来るときに自動的に停止し,カット 長さについて |
B. 部品の詳細

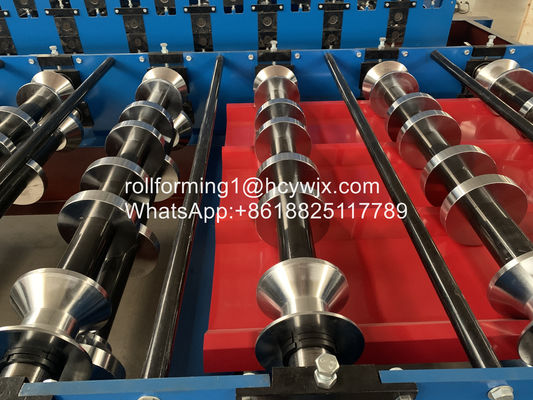

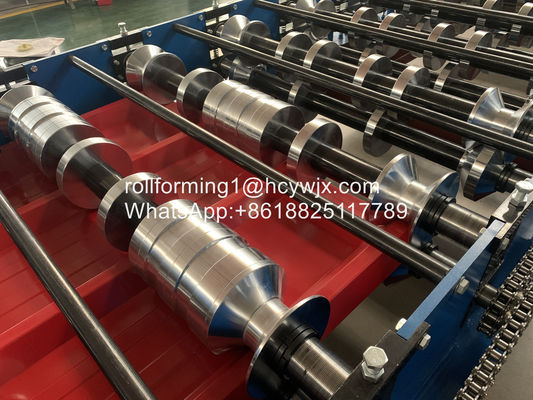

| ローラー材料 | 高級45#鋼 硬いクロム塗装 0.05mm |
| メインフレーム | 安定して揺れない |
| 中盤 |
16mm 厚いプレートを使います 製品についてです |
| 形づくりの ステップ | 11-16 図によると |
| 軸材 | Φ70mm,高級45#鋼 |
|
処理プロセス: テンパリング-完成回転, 高度な硬さ 変形が難しい |
|
|
切る 刃の材料 |
Cr12,硬さHRC60-62 |
| 処理プロセス:熱処理-平面磨き-ワイヤ電極切断 |
C.電気部品
| 適正 な 力 | 380V,50Hz, 3相またはあなたの必要に応じて |
| スクリーン | 5.7インチタッチスクリーン 操作が簡単 |
| PLC | デルタ DVP 14ES |
|
湿度などの様々な条件に適しています 電気磁気障害 |
|
| 周波数変換器 |
デルタVFD-M 切る前に減速する利点があります 長さ精度 (±1mm) を確保するために, 工業標準の ± 3mm よりはるかに良い). |
|
長さ 測定装置 |
オムロン 日本製 |
| 高度な精度と安定性を備えています |
記述:
屋根用シートロール形作機メインパラメータ
|
違う 違う |
主なパラメータ屋根用シートロール形作機 |
|
|
1 |
加工に適した |
色の鋼板 |
|
2 |
プレートの幅 |
1250mm |
|
3 |
ローラー |
11行 |
|
4 |
サイズ |
5800*1550*1510mm |
|
5 |
パワー |
4+4kw |
|
6 |
ローリング材料 |
45#鋼 (表面にクロムが塗装) |
|
7 |
プレートの厚さ |
0.3-0.6mm |
|
8 |
生産性 |
15〜20m/min |
|
9 |
ロールの直径 |
Φ70mm |
|
10 |
電圧 |
380V 50Hz 3相 |
|
11 |
切断板の材料 |
CR12 |
|
12 |
液体 |
40# |
|
13 |
処理精度 |
1.00mm以内 |
|
14 |
制御システム |
PLC制御 |
装置の部品: 人工解巻型形状機械 コンピュータ制御システム 液圧制御システム 切断
適用する
このタイプのシートは,植物,家,倉庫,シンプルな鋼の屋根と壁に広く使用することができます.それは,美しい外観,耐久的な使用,およびその他の利点があります.
| よくある質問 |
1私のデザインや写真のタイプに合わせて機械を作れる?
A: はい.我々は最も適切な設計と生産計画を作業する経験豊富なチームを持っています
機械のために
2: 品質のマシンとスペアパーツを 配達してくれると どうして確信できるの?
A: その通り1顧客は技術者を工場に送って 品質をチェックします
2機械の設置のために技術者を 購入者の工場に送ることができます
3保証人の方針は?
A: 1年以内に,我々はあなたが代用部品を無料で提供することができます
2年後に品質の問題によって引き起こされた損傷した部品については,工場価格で購入する必要があります.
