商品の詳細:
|
| 材料の種類: | PPGI/GI | 材料の厚さ: | 0.8-1mm |
|---|---|---|---|
| ローラーステーション: | 18 駅 | ローラーと軸材: | 45# 鉄鋼の消化と塗装 |
| シャフトの直径: | Φ70mm | カッター材料: | CR12 |
| ドライブタイプ: | チェーンドライブ | 最大形状の速度: | 15m/min |
| 総電源: | 4+4KW | 電圧: | 380V 50Hz 3phases |
| ハイライト: | ガレージ ドア ブレード ロール 形成 機械,シャッタードア・ブレード・ロール・フォーム・マシン,自動ローラーシャッター機 |
||
プロドuct 説明
ローリングドアの形作機の動作原理は,金属のプラスチック変形に基づいています.切断済みの金属シート (通常は冷たいロール鋼シートまたは電磁鋼シート) は,給餌装置に置かれます.ローラーシステム内のローラーが連続的に曲がり,特定の順序と形状でシートにカールおよび他の変形操作ロールの挤出と指導の下で,シートは徐々に波形,トラペゾイドなど,ロールドアパネルの特定の形を形成します. パネルが設定された長さに達すると,切断装置はパネルの形成プロセスを完了するためにそれを切断します.
作業流程
デコイル → 材料の供給 → ロール形成 → 切断 → 収集
主な技術パラメータ
| 材料 | タイプ | PPGI/GI |
| 厚さ | 0.8-1mm | |
| ローラーステーション | 18駅 | |
| ローラーとシャフトの材料 | 45#鉄鋼Q についてとPラッティング | |
| シャフトの直径 | Φ70mm | |
| カッター材料 | CR12 | |
| ドライブタイプ | チェーンドライブ | |
| 最大形状の速度 | 15m/min | |
| 総電源 | 4+4KW | |
| 電圧 | 380V50Hz 3Pハース | |
コンポーネント&テクニカルパラメータ
についてコイル
この部分はコイルを支えるのに使われます
そしてコイルを回転させます
負荷容量:3T
内部直径: 470-530mm
(需要に応じて調整可能)
軸とローラー
材料は45#SテールQ についてとPラッティング.
加工されたロールは滑らかで硬いし 腐らない.
作業中にシートに傷跡を残さない.
液体ポンプステーション
このポンプステーションの目的は運転する切断作業を開始する切断機s
について水力タンク使用46#水力オイル
冷却扇風機を装備するどれ cについてi内循環冷却,オイルポンプステーションが高い油温の影響を受けないように作業中に
コントロールキャビネット
制御キャビネットは,自動と手動の2つのモードがありますモード
対象シートの単位長さそして量設定することができますtオウチスクリーン
このシステムはシンプルで操作が簡単です.

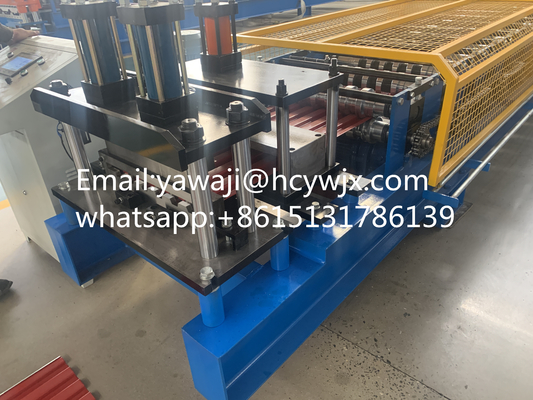

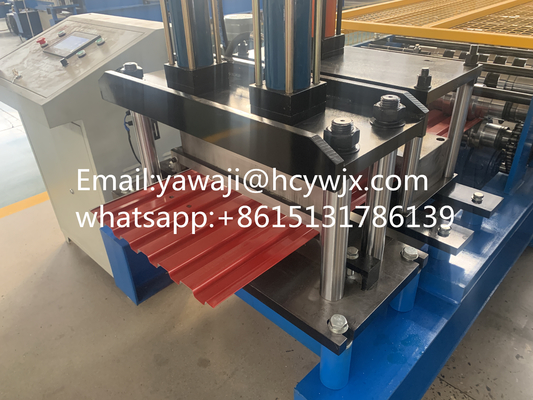

カッター
刃の材料はCR12です
高強度で 硬化性が高く 耐磨性が良い
出力表
この部分は,形成された収集するために使用されます製品.
支架にはロールが付いているので,商品を引っかからないように運びます.
ローリングドアの形作機は,生産速度が高く,ローリングドアのパネルを継続的に生産することができます.従来の手動または半機械化された生産方法と比較して,生産効率を大幅に向上させることができます例えば,優れた成形機械は,1時間あたり数十個,あるいは数百個ものローリングドアパネルを生産することができ,大規模生産のニーズを満たすことができます.
精密なロールデザインと高度な制御システムにより,この形状の機械は,高次元精度と正規な形状のローリングドアパネルを生産することができます.ドアのパネルの長さと波形は,非常に小さな許容範囲内で正確に制御することができます例えば,ドアパネルの長さの許容度は ± 1mm の範囲で制御できます.波の形状の高さと距離の誤差も非常に小さな範囲内で制御できます.
