一層屋根プロフィール形成機械 / 段階式タイルプレート形成機械

主要技術パラメータ

製品概要

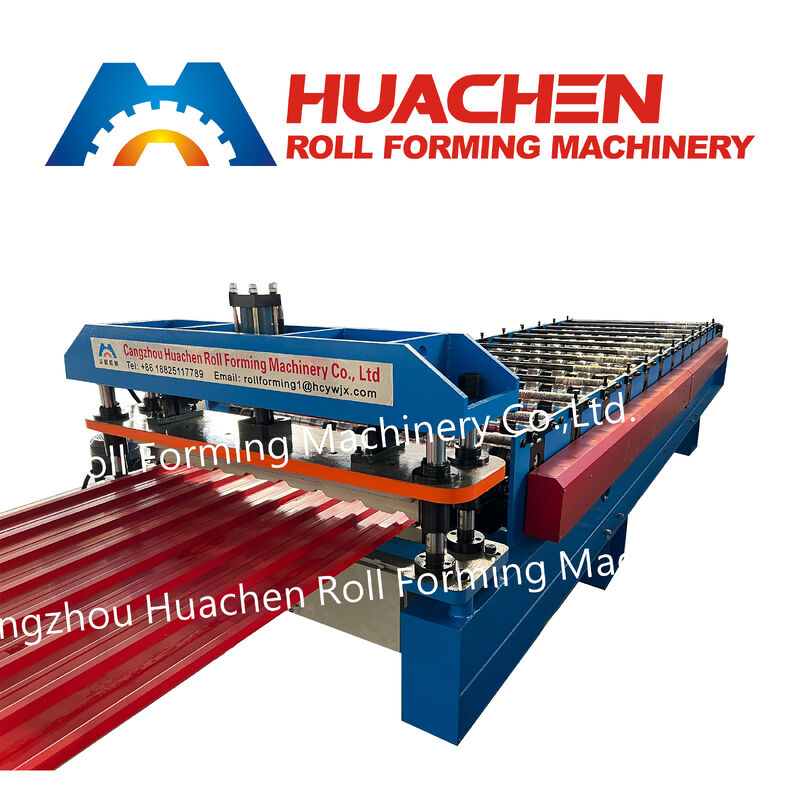

ウォールパネルロールフォーミングマシンは、多様な建設用途で使用されるウォールパネルの製造に特化した高効率な産業用ソリューションです。12ステーションカラー鋼板屋根材ロールフォーミングマシンは、カラー鋼板屋根材プロファイルの製造用に設計された連続成形ソリューションです。このマシンは12ステーションローラー配置を採用しており、材料は複数の成形ステップを経て加工され、必要なプロファイル形状を実現します。

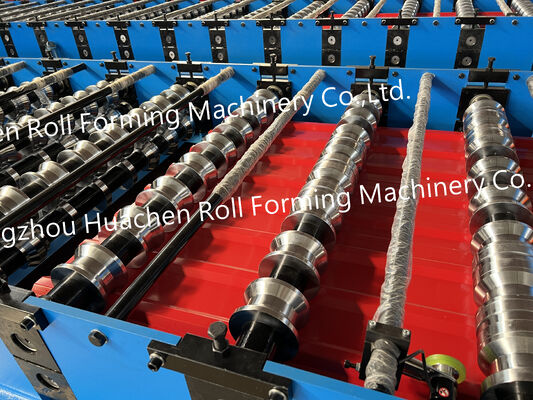

12ステーションローラー成形システム

このマシンは、成形セクションに12個のローラーステーションを備えています。各ステーションは連続的な成形プロセスの一部として機能し、鋼材を段階的な成形ルートに沿ってガイドします。

ローラーステーションの数は、特定の屋根材プロファイル用のロールフォーミングマシンを選択する際の主要な構成要因の1つです。

ローラーとシャフトの構成

ローラーとシャフトには45#鋼が指定材質として使用され、焼き入れ・メッキ処理。

成形システムはΦ70mmシャフト径で構成されており、機械部品の明確な構造仕様を提供します。

伝達および切断コンポーネント

この装置は、伝達用にチェーン駆動システムを使用しています。

切断セクションにはCR12カッターが装備されています。これらのコンポーネントは、機械構成の重要な部分であり、必要な生産プロファイルと合わせて検討する必要があります。

生産速度と電気仕様

このマシンは、指定された速度で動作します。15～20 m/分。

総電力要件は4+4 kWで、電気供給仕様は380 V / 50 Hz / 3相です。ユーザーは、操作前に設置場所の利用可能な電気条件を確認する必要があります。

応用

この12ステーションカラー鋼板屋根材ロールフォーミングマシンは、カラー鋼板屋根材プロファイルに関連する連続成形用途に適しています。

一般的な応用分野は以下の通りです。

• カラー鋼板屋根材の製造
• 金属屋根材プロファイルの製造
• 鋼板プロファイルの成形
• 屋根材の加工
• 建築用屋根材プロファイルの製造

最終的な設備構成は、必要なプロファイル設計と生産要件に従って選択する必要があります。

技術構成概要

このマシンの主な構成は以下の通りです。

• 12個のローラーステーション
• 45#鋼ローラーとシャフト
• 焼き入れ・メッキ処理
• Φ70mmシャフト径
• CR12カッター材質
• チェーン駆動伝達
• 15～20 m/分の生産速度
• 4+4 kWの総電力
• 380 V / 50 Hz / 3相電源

これらの仕様は、カラー鋼板屋根材プロファイルの製造用に12ステーションカラー鋼板屋根材ロールフォーミングマシンを評価するバイヤーにとって技術的な参考情報となります。
