高品質の鋼板の屋根と壁パネル製造機械, 長い使用寿命, 産業ビル建設に適しています.

主要技術パラメータ

製品概要

壁パネルロール成形機は、さまざまな建設用途で使用される壁パネルの製造のために設計された高効率の産業用ソリューションです。16ステーションカラー鋼板ロール成形機は、カラー鋼板屋根材プロファイルの連続ロール成形用に設計されています。この機械には、16ステーションローラーシステムが装備されており、金属シートは一連の段階的な成形操作を通じて成形されます。

16ステーション成形配置

この機械は、成形セクションに16ローラーステーションで構成されています。操作中、シート材料は順番にローラーグループを通過し、各ステーションが段階的な成形プロセスに参加します。

成形ステーションの数は、さまざまなカラー鋼板屋根材プロファイルの要件に合わせて機器を選択する際の重要な仕様です。

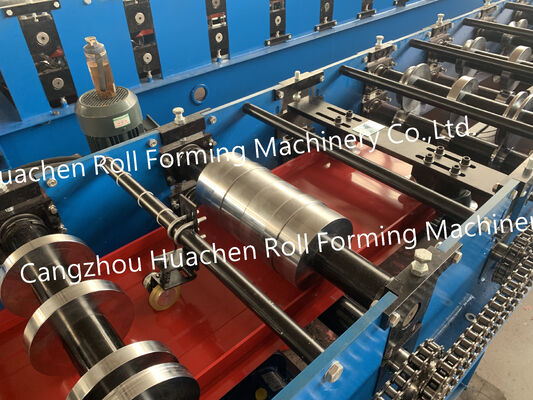

ローラーおよびシャフトの仕様

この機械は、ローラーとシャフトの両方に45#鋼を使用しています。

コンポーネントは焼き入れメッキ処理で処理され、成形システムはΦ70mmシャフト径を採用しています。これらの仕様は、機械の主要な材料と構造構成を定義します。

チェーン駆動伝達

この装置にはチェーン駆動システムです。

この伝達方法は、機械の機械構造の一部を形成し、ロール成形機器を比較する際に、成形ステーションの数、シャフトの仕様、および生産速度と合わせて評価できます。

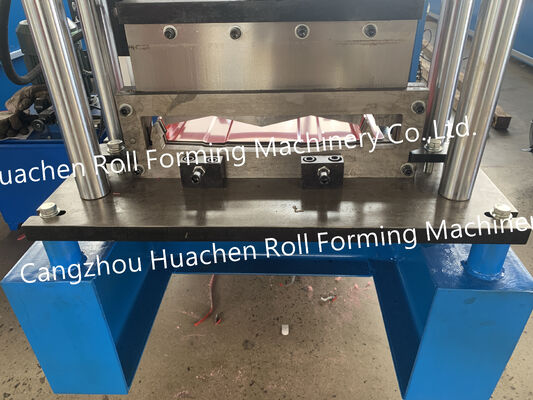

切断システム

切断セクションはCR12カッターです。

カッターの材質は、機械の技術仕様の1つであり、完成したカラー鋼板屋根材プロファイルの要件に応じて考慮する必要があります。

生産速度と電力要件

この機械の指定された動作速度は15～20 m/分です。

総電力構成は4+4 kWであり、必要な電気供給は380 V / 50 Hz / 3相です。設置環境は、機械の操作前に適切な電源を提供する必要があります。

応用

この16ステーションカラー鋼板ロール成形機は、カラー鋼板屋根材プロファイルの連続生産を目的としています。

典型的な用途は次のとおりです。

• カラー鋼板屋根材の生産
• 金属屋根材プロファイルの成形
• 鋼板プロファイルの製造
• 屋根材の加工
• 建築用屋根材プロファイルの生産

適切な機械構成は、必要な製品プロファイルと生産条件に応じて確認する必要があります。

主な構成概要

機械構成は次のとおりです。

• 16ローラーステーション
• 45#鋼ローラーおよびシャフト
• 焼き入れメッキ処理
• Φ70mmシャフト径
• CR12カッター
• チェーン駆動システム
• 15～20 m/分生産速度
• 4+4 kW総電力
• 380 V / 50 Hz / 3相電気供給

これらの仕様は、バイヤーが16ステーションカラー鋼板ロール成形機を連続屋根材プロファイル生産用に評価するための技術的参照を提供します。
