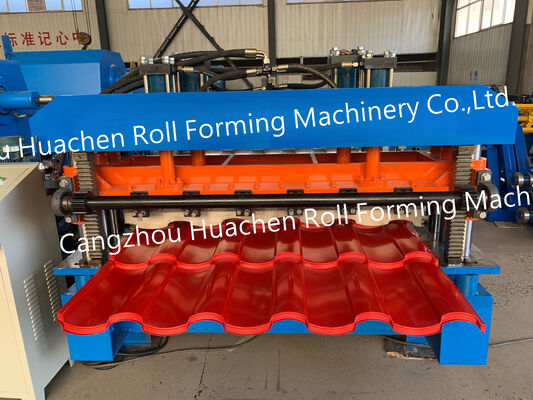

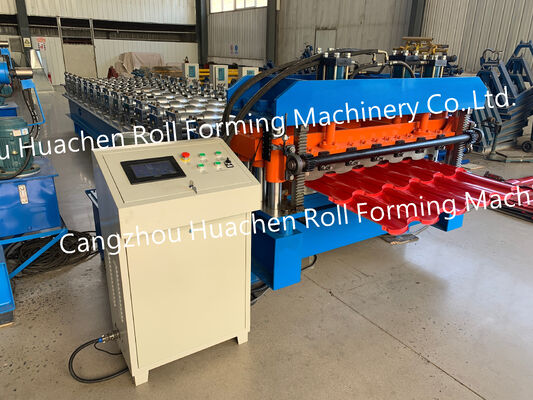

単層耐久性ガルバン化シート鋼の屋根パネルを形作る機械

機械概要

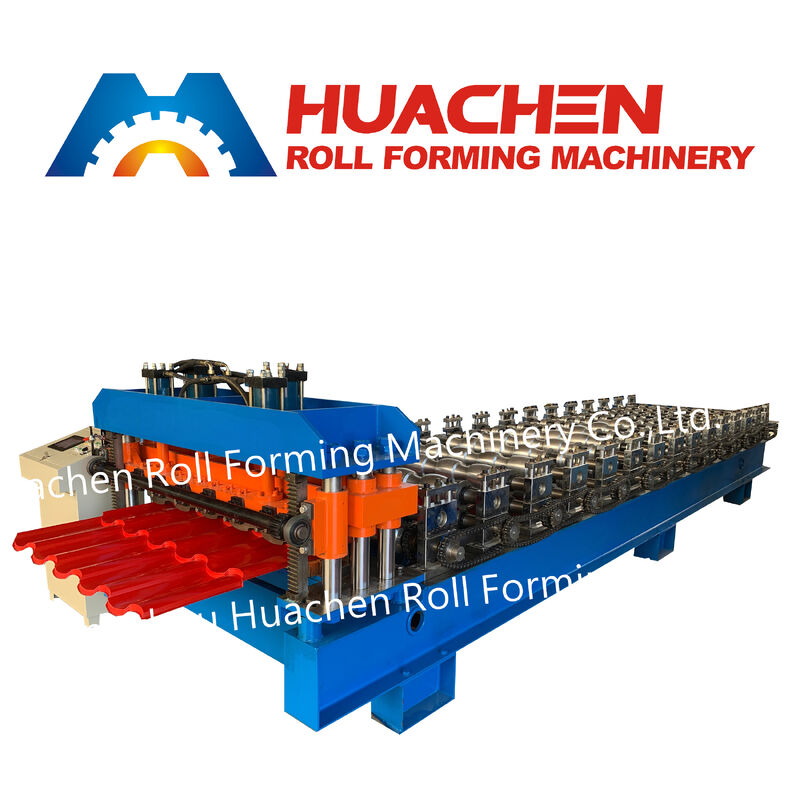

金属屋根材のプロファイル製造用に設計されたこの15ステーションカラー鋼板瓦ロールフォーミングマシンは、段階的なローラー成形プロセスを使用して鋼板を連続的な屋根瓦プロファイルに変換します。

成形ラインには15個のローラーステーションが装備されています。主な機械構成には、焼き入れ・メッキ処理を施した45#鋼製ローラーとシャフト、Φ70mmシャフト、CR12カッターが含まれます。機械駆動にはチェーン伝動システムが使用されます。

構成概要

成形プロセス

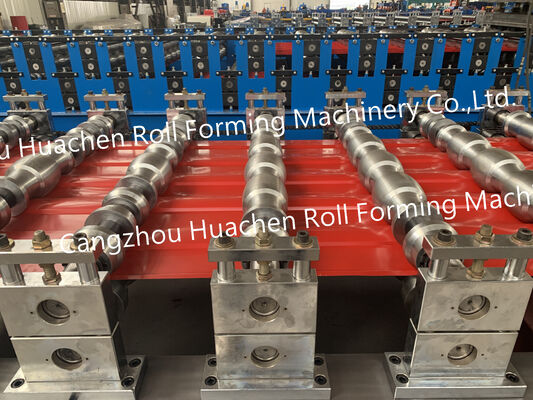

鋼板はローラーセクションに入り、15個の成形ステーションを通過するにつれて徐々に成形されます。各段階が最終的な屋根材プロファイルに寄与し、この機械は連続的なプロファイル成形作業に適しています。

実際のプロファイル構成は、顧客の要求する屋根材設計と一致させる必要があります。

主な設備の特徴

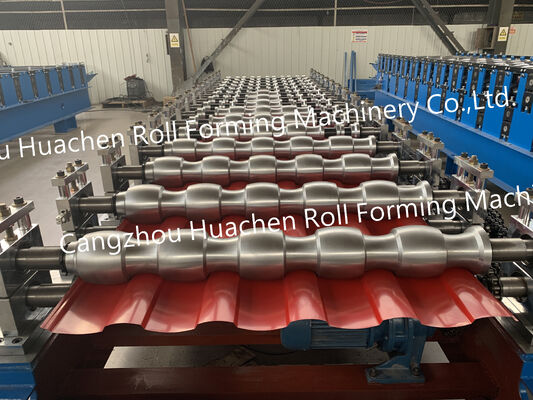

処理済みの45#鋼製ローラーとシャフト

成形ローラーとシャフトは45#鋼製で、焼き入れ・メッキ処理済みです。

Φ70mmシャフト

成形アセンブリは、供給された仕様に従ってΦ70mmのシャフト径を使用しています。

CR12切断材料

指定された切断構成にはCR12カッターが含まれています。

チェーン伝動

この装置は、機械伝達方法としてチェーン駆動を使用しています。

生産と電力

指定された機械速度は15～20m/分で、総出力構成は4+4KWです。

電気仕様は次のとおりです。

380V / 50Hz / 3相

設置前に、顧客の地域の電力条件を確認する必要があります。

適切な用途

この装置は以下に検討できます。

• カラー鋼板瓦製造
• 金属屋根材プロファイル製造
• 屋根材加工
• 鋼構造材製造
• 建築屋根用途

選択上の注意

ロールフォーミングマシンを注文する前に、顧客は要求される完成プロファイル、原材料仕様、生産要件、および地域の電気規格を確認する必要があります。

カスタマイズされた機械構成については、完成プロファイルの図面またはサンプルが成形配置を確認するのに役立ちます。

よくある質問

このモデルの成形能力はどのくらいですか？
この機械は15個のローラーステーションと指定速度15～20m/分です。

主なローラーとシャフトの材質は何ですか？
指定されている材質は焼き入れ・メッキ処理済みの45#鋼です。

この機械にはどのカッターが指定されていますか？
供給された仕様では、カッター材料としてCR12がリストされています。

どのような伝達方法が使用されていますか？
この機械はチェーン駆動システムを使用しています。

どのような電源が必要ですか？
指定されている電気構成は380V / 50Hz / 3相です。
