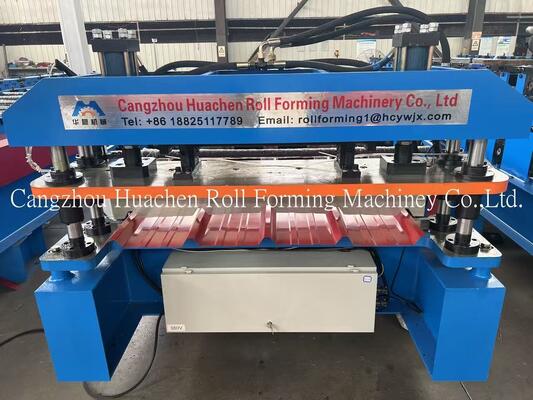

このロール成形装置は、標準的なステップタイル屋根シートと比較して性能が向上した新しいタイルモデルである、アルミニウムMetcopoステップタイル屋根シートを製造します。
完全なアルミニウムMetcopoステップタイル屋根シート製造ラインには、5トンの自動電動デコイラー、シートガイド、波形成形機、油圧カッター、サポートテーブル、および三菱PLCコントローラーが含まれています。このローリングマシンにより、オペレーターは任意の長さのMetcopoステップタイルを製造できます。
| パラメータ | 仕様 |
|---|---|
| 材料タイプ | PPGI/GI |
| 厚さ | 0.3-0.6mm |
| 幅 | 1200mm |
| ローラーステーション | 11ステーション |
| ローラーとシャフトの材質 | 45#鋼焼入れおよびメッキ |
| シャフトの直径 | Φ70mm |
| カッター材質 | CR12 |
| 駆動方式 | チェーン駆動 |
| 速度 | 15-20m/分 |
| 総電力 | 5.5+5.5KW |
| 電圧 | 380V 50Hz 3相（カスタマイズ可能） |
| コンポーネント | 説明と仕様 |
|---|---|
|
5T手動デコイラー
|
コイルをサポートし、回転運動を可能にします。ベアリング容量：5T。内径：470-530mm（需要に応じて調整可能）。操作中の衝撃による機械の損傷を防ぐためのブレーキ装置を装備。 |
|
供給テーブルとプレカッター
|
コイルをロール成形の正しい位置にガイドします。色や厚さを変更する際に便利な手動プル切断装置が含まれています。 |
|
シャフトとローラー
|
材質：45#鋼焼入れおよびメッキ。処理されたローラーは滑らかで硬く、防錆性があります。操作中にシートに傷がつきません。 |
|
油圧ポンプステーション
|
切断操作のためにカッターを駆動します。油圧タンクは46#油圧オイルを使用します。操作中の高温の問題を防ぐために、内部循環冷却用の冷却ファンを装備。ソレノイドバルブブランド：Huade。 |
|
タッチスクリーン制御キャビネット
|
自動モードと手動モードを備えています。タッチスクリーンでユニットの長さと数量を設定できます。シンプルで操作が簡単です。 電気コンポーネントブランド:
|
|
プレスセクションとカッター
|
ブレード材質：CR12。高強度、優れた焼入れ性、優れた耐摩耗性を提供します。 |
|
出力テーブル
|
成形された製品を収集します。製品を傷つけずに搬送を容易にするために、ローラーを装備したブラケット。 |
| 部品 | 数量 |
|---|---|
| チェーン | 2セット |
| ソレノイドバルブ | 1セット |
| トラベルスイッチ | 2セット |
| オープンエンドレンチ | 2セット |
| 六角レンチ | 2セット |
| カウンター | 1セット |
| レンチ | 2セット |
| オイルシール | 1セット |
デコイリングシート→ガイドシート→フィルム被覆→ロール成形→長さの測定→シートの切断→ランアウトテーブル
