トラペゾイド 屋根パネル / 壁パネル 形成 機械 / タイル 製造 機械

トラペゾイド 屋根パネル / 壁パネル 形成 機械 / タイル 製造 機械
トラペゾイド 屋根パネル / 壁パネル 形成 機械 / タイル 製造 機械 トラペゾイド 屋根パネル / 壁パネル 形成 機械 / タイル 製造 機械 トラペゾイド 屋根パネル / 壁パネル 形成 機械 / タイル 製造 機械 トラペゾイド 屋根パネル / 壁パネル 形成 機械 / タイル 製造 機械 トラペゾイド 屋根パネル / 壁パネル 形成 機械 / タイル 製造 機械

大画像 :  トラペゾイド 屋根パネル / 壁パネル 形成 機械 / タイル 製造 機械

商品の詳細:
起源の場所: 中国
ブランド名: HC
証明: CE
モデル番号: 6-25-835-940
お支払配送条件:
最小注文数量: 1
パッケージの詳細: 40GP容器
受渡し時間: 30日間
支払条件: LC、T/T
供給の能力: 月60セット

トラペゾイド 屋根パネル / 壁パネル 形成 機械 / タイル 製造 機械

説明
パネルの厚さ: 0.3~0.6mm モーター出力: 4+4KW
機械フレーム: 350Hビーム 切断方法: 油圧切断
アンコイラータイプ: 油圧/手動アンコイラー マシンタイプ: ロール成形機
ローラー材質: 45#スチール 生産能力: 15~20m/分

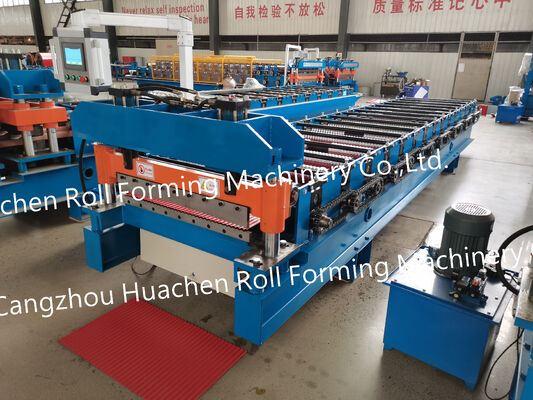

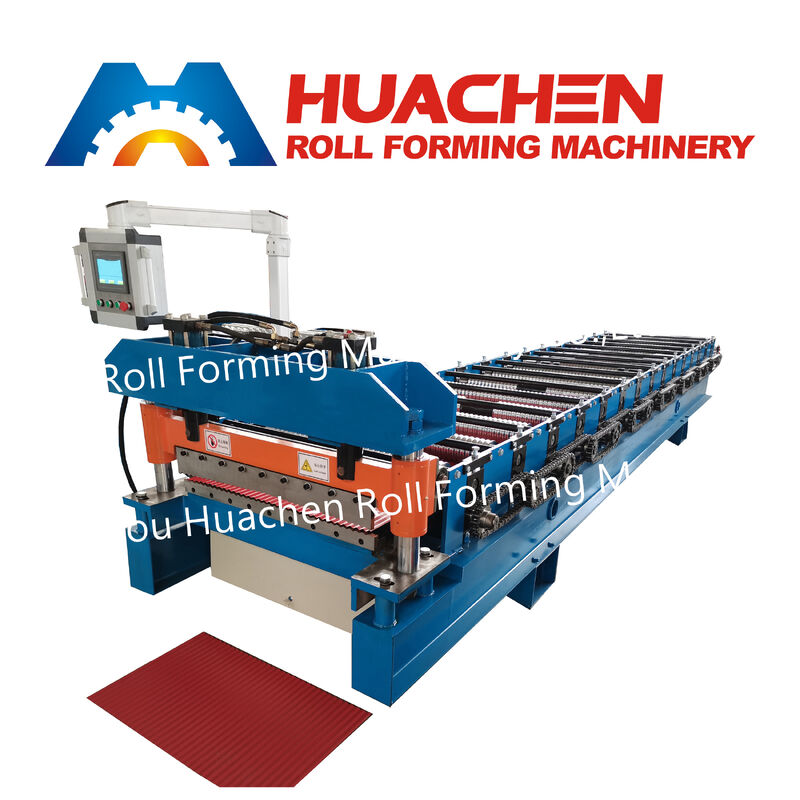

製品概要 HC 6-25-835-940 ロールフォーミングマシン はコンパクトで 高精度な15ステーションの冷間ロールフォーミングシステムで、人気の6リブ835mmの波形金属クラッドシートを製造するために設計されています。 940mm幅のコイル (標準1000mmコイルからスリット加工、またはカスタム注文)の亜鉛メッキ鋼(GI)、 塗装済み亜鉛メッキ鋼(PPGI)、 および厚さ0.3mmから0.6mmおよび このラインは、6つの対称なリブおよび25mmのリブ高さ、および835mmの実効カバレッジ幅 を持つパネルを成形します。つの波形リブ、 Φ70mmソリッドシャフト、 およびPLC制御油圧カットを備え、15~20 m/min の速度で安定稼働し、地域の建材サプライヤーや鋼構造ワークショップに適しています。主な技術パラメータ技術パラメータ

標準仕様

機械モデル HC 6-25-835-940 波形パネルロールフォーミングライン

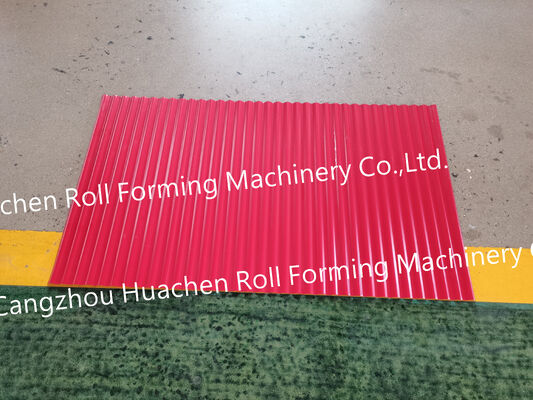

パネルプロファイル仕様 6リブ | リブ高さ: 25 mm | 実効カバレッジ幅: 835 mm
入力コイル幅 940 mm (スリット加工1000mmコイル対応)
板厚範囲 0.3 mm ~ 0.6 mm
対応コイル材 塗装済み亜鉛メッキ鋼 (PPGI)、亜鉛メッキ鉄 (GI)、アルミニウム
成形ステーション 15ローラーステーション

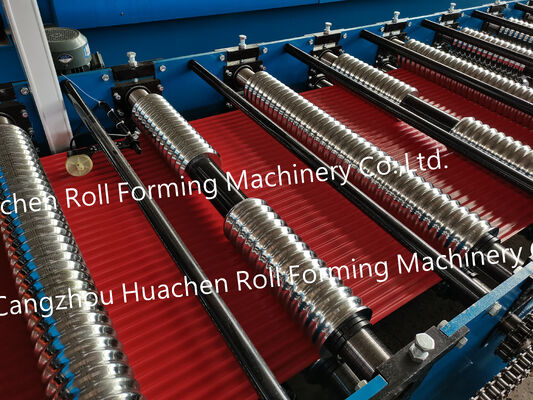

ローラー材質と仕上げ 45#鍛造鋼、CNC精密旋盤加工、焼き入れ&硬質クロムメッキ
主軸材質とサイズ 45#ソリッド丸鋼、焼き戻し&研磨、直径 Φ70 mm
機械フレームベース 350#構造用H形鋼溶接シャーシ
駆動機構 ヘビーデューティローラーチェーンおよびスプロケットドライブ
生産ライン速度 15 ~ 20 m/min

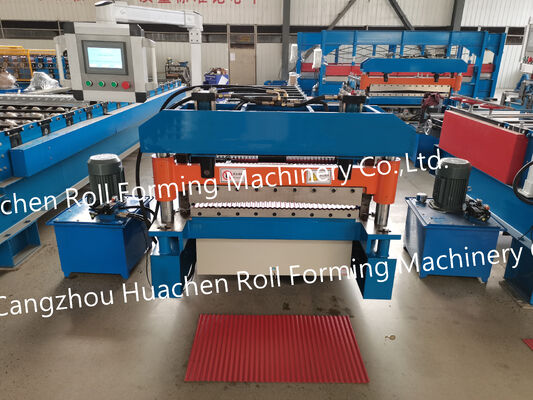

切断システム 自動油圧ポストカッティングシステム
切断刃材質 Cr12工具鋼、真空熱処理
総モーター出力 4 KW (主成形モーター) + 4 KW (油圧切断ユニット)
制御および長さシステム 高精度エンコーダー付き産業用PLCタッチスクリーン制御
電気標準 380V、50Hz、3相 (現地電源にカスタマイズ可能)
デコイラーオプション 手動デコイラーまたは油圧デコイラー
主要なエンジニアリングおよび運用上の利点 クラシックな6-25-835-940建築プロファイル:

940mmコイルから供給される、835mmの実効カバレッジ幅にわたる6つのシャープな25mmリブが特徴です。

  • このバランスの取れたプロファイルは、クリーンな視覚的リズムと信頼性の高い雨水排水を提供し、南米、東南アジア、アフリカ、および東ヨーロッパで標準仕様となっています。15ステーションの滑らかな段階的成形: 15個の精密に配置された成形ステーションが、段階的なパスで6つのリブすべてを対称的に成形します。

  • これにより、シートの反り、エッジの波打ち、または0.3mm~0.6mmのPPGIコイルの塗装のマイクロクラッキングを防ぎます。45#鋼焼き入れ&硬質クロムローラー: すべての成形ローラーはソリッド45#鋼からCNC加工され、コアの耐久性のために熱処理され、耐摩耗性と鏡面のような滑らかなパネル表面を維持するために硬質クロムメッキが施されています。ヘビーデューティ350 H形鋼フレーム& Φ70mmソリッドシャフト: 剛性の高い350mm H形鋼フレームと Φ70mmソリッド鋼シャフト上に構築されたこのラインは、15~20 m/minの連続生産中の構造振動を排除します。

  • プロファイルに合わせたCr12油圧切断&PLC制御: 4KW油圧パワープラントによって駆動されるCr12鋼切断ダイは、正確な6リブ断面に一致し、クリーンでバリのない切断を実現します。 オペレーターはタッチスクリーンPLCで目標シート長とバッチ数量を設定し、自動操作を行います。

  • 一般的な建築用途 軽量で、現場での取り扱いが容易で、垂直壁クラッドと傾斜屋根の両方に適した6-25-835-940金属シートは、以下に広く適用されています:

  • 工業およびワークショップ建設: 鋼構造ワークショップ、工場、および倉庫の外壁サイディング、内部間仕切り壁、

および屋根材。住宅および商業ビル: カーポート、小売店のファサード、キャノピー、

  • および傾斜屋根の改修。プレハブおよび農業構造物: モジュラーコンテナハウス、現場事務所、農機小屋、および家畜小屋。

  • 工場校正、コンテナ輸送&テクニカルサポート 出荷前に、すべてのHC 6-25-835-940ロールフォーミングラインは、当社のワークショップで完全コイル負荷テストを受け、835mmの実効幅、25mmのリブ高さ、およびPLCの長さ精度を確認します。 すべての露出した鋼部品は防錆油で処理され、単一の

  • 40GPコンテナ内にしっかりと固定されます。 当社は、基礎レイアウト図、英語の操作マニュアル、ビデオコミッショニングガイダンス、

12ヶ月の保証、および生涯スペアパーツ供給を提供します。よくある質問 (FAQ)Q1: モデル番号6-25-835-940の数字は何を意味しますか?A: モデルコードは正確なパネルジオメトリを定義します:6つの波形リブ、25mmのリブ高さ、835mmのオーバーラップ後の実効カバレッジ幅、および

940mm

の入力鋼コイル幅。A: 940mmは多くの国際市場で標準的なコイル幅です。 または、標準の1000mmまたは1250mmマスターコイルをスリット加工することで簡単に入手できます。 当社の15ステーションラインは、厚さ0.3mmから0.6mmの亜鉛メッキ(GI)および塗装済み(PPGI)コイルの両方を加工します。Q3: 手動デコイラーと油圧デコイラーのどちらかを選択できますか? A: はい。 標準生産スケジュールにはコスト効率の高い5トン手動デコイラーを、高生産量プラントでのコイル積載を高速化するためにオプションの5トン油圧デコイラー(自動コイルカー付き)を提供しています。Q4: リードタイム、MOQ、および保証ポリシーは何ですか?

A: 標準の製造および工場テストには30営業日かかります。 すべての機械には12ヶ月の保証と生涯スペアパーツの供給が含まれています。
