商品の詳細:
|
| パネルの厚さ: | 0.3~0.6mm | モーター出力: | 4+4KW |
|---|---|---|---|
| 機械フレーム: | 350Hビーム | 切断方法: | 油圧切断 |
| アンコイラータイプ: | 油圧切断 | ローラー材質: | 45#スチール |
| マシンタイプ: | ロール成形機 | 生産能力: | 15~20m/分 |

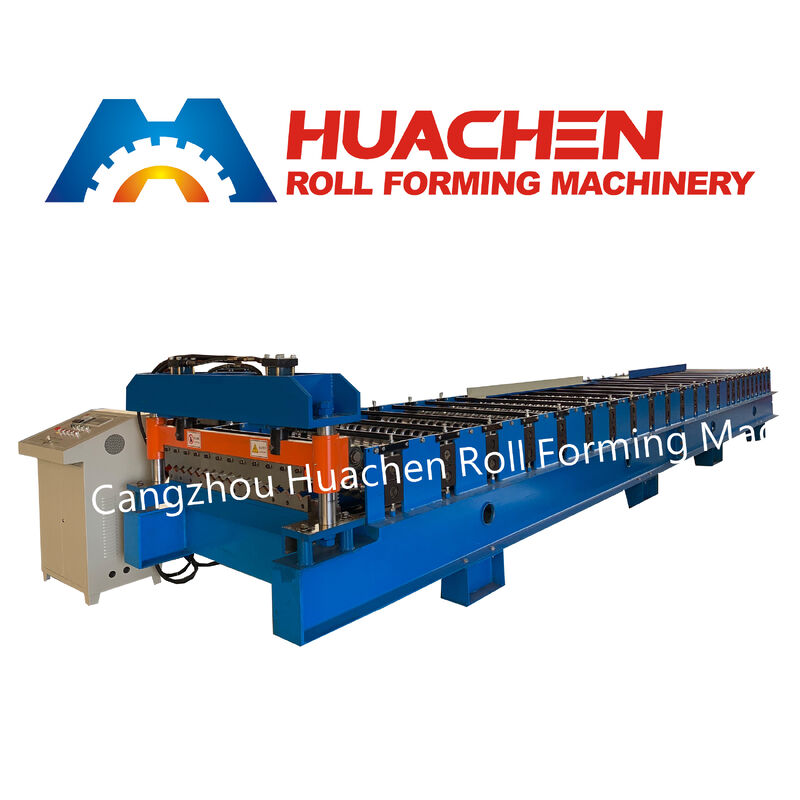

製品概要についてHC 18-735-1200 ロール 形成 機械精密な12ステーション連続冷回転形状システムで 建築用金属壁カバーと線形天井パネルの製造に設計されています処理標準に設計された1200mm 幅のコイル前塗装されたガルバン製鋼 (PPGI)鉄筋 (GI)厚さでアルミニウム0.3mmから0.6mm,この線は鮮明な形になります硬いパネル肋骨の深さは18mmそして735mm 実効的なカバー幅横の周りが深く絡み合っているΦ70mmの固形軸とPLC制御の水力切断で滑らかに動いている15~20 m/min商業的なファサード業者と内部の天井製造業者にとって
主な技術パラメータ
| 技術パラメータ | 標準仕様 |
| 機械モデル | HC 18-735-1200 建築壁・天井パネル ロール |

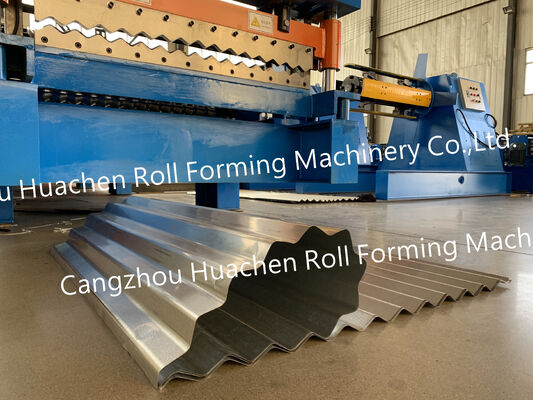

| パネルプロファイルの寸法 | 肋骨の高さ: 18mm 効果的なカバー幅: 735mm |
| 入力コイル幅 | 1200 mm (標準国際コイル幅) |
| シート厚さ範囲 | 0.3mm 0.6mm |
| 互換性のあるコイル材料 | 前塗装のガルバネス鋼 (PPGI),ガルバネス鋼 (GI),アルミニウム |
| 形成 ステーション | 12 精密 ロール ステーション |
| ローラー材料と処理 | 45# 鍛造鋼,CNC精密回転,消し,ハードクロム |
| メインシャフトの材料とサイズ | 45# 固形丸型鋼,加熱・磨き,直径 Φ70mm |
| マシン・フレームベース | 350# 構造型Hビームで溶接されたシャーシ |

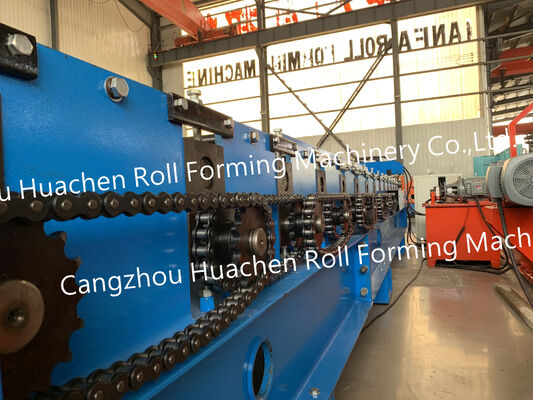

| 駆動メカニズム | 重荷用ローラーチェーンとスプロケットドライブ |
| 生産ラインの速度 | 15 〜 20 m/min |
| 切断システム | 自動化水力切断後処理システム |
| 切断刃材 | Cr12合金製の道具鋼,真空熱処理 |
| 総電源 | 4 KW (メイン・フォーム・ドライブ) + 4 KW (水力切断装置) |
| コントロール&長さシステム | 高精度エンコーダー付き産業用PLCタッチスクリーン制御 |
| 電気規格 | 380V,50Hz,3相 (現地工場電圧に調整可能) |
| デコイラー配置 | 手動デコイラーまたは水力デコイラー |
エンジニアリング と デザイン の 重要な 利点
建築 18-735-1200 インターロック プロフィール:標準の1200mmのコイルを18mmの肋骨を持つ735mmの効果的なカバーパネルに変換することで,深いサイドラップ関わりと鮮やかな影線ができます.この方法では風の鳴き声は消えます外壁の耐候性を向上させる清浄なものを運ぶ者,室内吊り天井の現代的な仕上げです

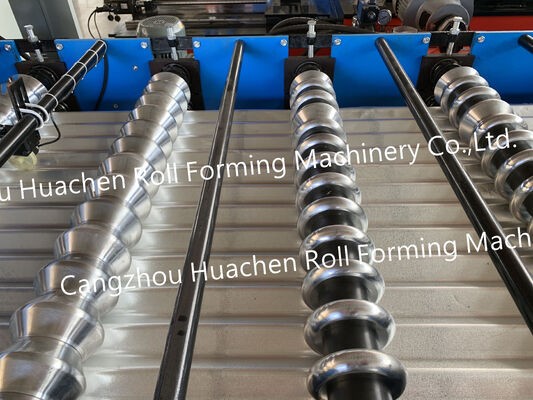

12 ステーション スクラッチフリー プログレッシブ フォーム:12つのCNC校正ロールステーションが,繊細なPPGI色塗料やブラシアルミ表面を絞めたり擦ったりせずに,18mmの肋骨とサイドロックエッジをスムーズに形成します.
消し,硬いクロム付45#鋼ロール:形状のロールは全て 45 度鋼で精密に回転しています核の耐久性のために熱処理された硬いクロムで電圧塗装されていますこの鏡のような滑らかな表面は 建築板の表面のマークを防ぎます
重用350H梁フレーム& Φ70mm固体シャフト:固い350mmのH線フレームに Φ70mmの固体鋼軸で作られています機械は横向きの扭曲を防止し,直線を保証します.長距離の建築路線を横断する 緊密なパネル接点

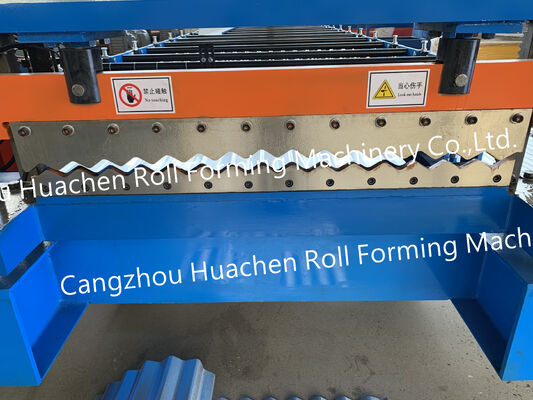

プロフィールマッチしたCr12液圧切削とPLC制御:4KWの水力装置で動いています切断機は 18~735の横断面を きれいに切ります操作者はタッチスクリーンPLCで パネルの正確な長さとバッチ数をプログラムします
商業用・建築用繊細な視覚的な魅力と 高度な構造的硬さを組み合わせて18-735-1200 メタルパネルは,以下に広く規定されています.
商店と小売業のファサード:現代的な外壁壁カバー入り口の天幕ショッピングセンターのファシヤ・トリミングショールーム建物やオフィス施設
内部の線形金属天井とソフィット:アコースティック・デコレーション用天井や空港用外壁の屋根のオーバーハングトランジットステーション商業ホール清潔なワークショップも
産業・モジュール構造:鉄筋建築のための高級の外側サイドリングと内部の隔壁冷蔵庫プリファブリックモジュールユニット
工場校正,コンテナ輸送,販売後サポート輸送前にすべてのHC 18-735-1200ロール形状ラインは 組み立てられ, 組み立ての確認のために 工場で実際の金属コイルでテストされます.735mmの有効カバー幅PLCの長さの許容量露出した鋼鉄部品は全て 防腐油で覆われていますそして,すべてのラインは,単一の内部にしっかりと支給されています40GP コンテナ.建物の設計図を用意します英語の操作説明書ビデオによる運用指導12ヶ月保証余命のスペアパーツのサポートも
よくある質問 (FAQ)
Q1: 18-735-1200 モデルの数字は何を意味しますか?A: その通りモデルコードはパネルの正確な寸法を定義します. 18mm肋骨の高さ 735mm横のロック後に有効なカバー幅そして1200mm入力鋼コイル幅
Q2: なぜ 1200mm のコイル幅と 735mm の有効カバー幅の違いがあるのですか?A: その通り余分な物質は深く形成され,頑丈な建築上の肋骨と 横のラップが広く絡み合っていますこの幾何学により 735mm パネルは 卓越した平坦性を持っています高い風力抵抗性外壁や線形天井のシームレスな視覚関節
Q3:この機械は,プリペイント鋼 (PPGI) とアルミコイルの両方を処理できますか?A: その通りそうだ硬いクロムで覆われた45#鋼のロールは,ミラーで磨き上げられ,平らな形状に 0.3ミリ6mm PPGIガルバネス鋼 (GI),飾り付けの仕上げを傷つけずに アルミニウムコイルも
Q4: リードタイム,MOQ,およびデコイラー選択は?A: その通り最低注文量は1セットです生産能力は60セットです標準製造とコイル・ロードテストには 30 営業日かかります標準の5トンの手動デコイルか 5トンのハイドロリックデコイルか
