商品の詳細:
|
| パネルの厚さ: | 0.3~0.6mm | モーター出力: | 4+4KW |
|---|---|---|---|
| 機械フレーム: | 350Hビーム | 切断方法: | 油圧切断 |
| アンコイラータイプ: | 油圧/手動アンコイラー | ローラー材質: | 45#スチール |
| マシンタイプ: | ロール成形機 | 生産能力: | 15~20m/分 |

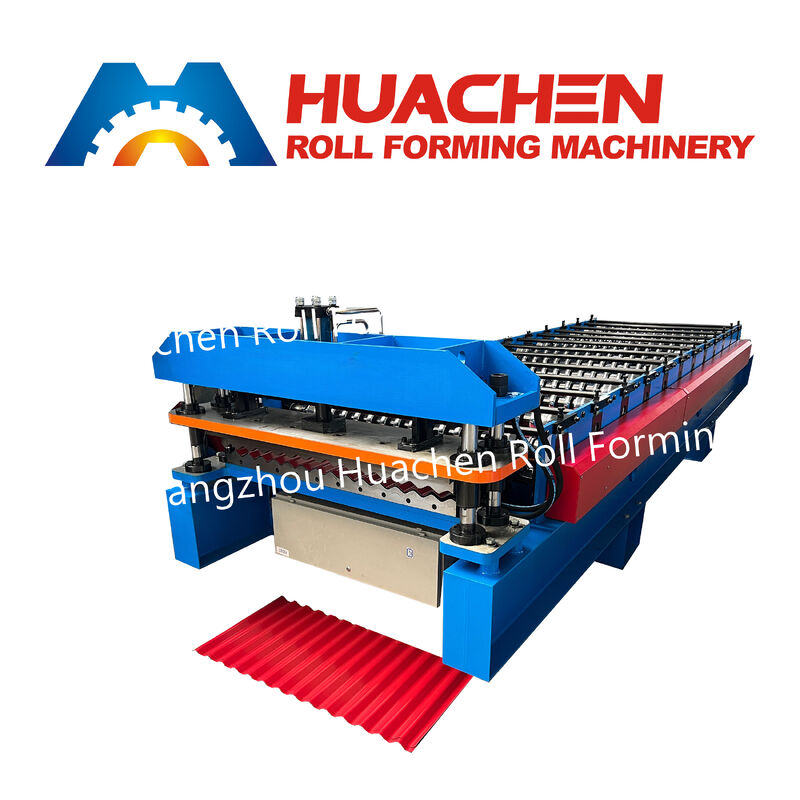

製品概要 HC 18-78-1014 コルゲートロールフォーミングマシン は、クラシックな正弦波状の金属シートを製造するために設計された、合理化された高生産量の12ステーションコールドロールフォーミングシステムです。亜鉛めっき鋼(GI)、塗装済み亜鉛めっき鋼(PPGI)、およびガルバリウム鋼コイル(厚さ 0.3mmから0.6mm)の加工に対応しており、1014mmの実効カバレッジ幅、78mmのピッチ1014mmの実効カバレッジ幅 および1014mmの実効カバレッジ幅この機械は標準的な頑丈な350 H形鋼溶接シャーシ、Φ70mmソリッドシャフト、PLC同期油圧カッティングを搭載し、高容量の屋根材および壁材メーカー向けに15~20 m/minで連続稼働します。主な技術パラメータ技術パラメータ
標準仕様
| 機械モデル | HC 18-78-1014 コルゲート壁・屋根板ロールフォーマー |
| 波形プロファイル仕様 | 正弦波 | 高さ: 18 mm | ピッチ: 78 mm | カバレッジ幅: 1014 mm |
| 入力コイル幅 | 1200 mm / 1220 mm (標準コイル幅) |
| 材料厚さ範囲 | 0.3 mm ~ 0.6 mm |
| 対応コイル材料 | 亜鉛めっき鋼(GI)、塗装済み亜鉛めっき鋼(PPGI)、ガルバリウム鋼 |
| 成形ステーション | 12ローラーステーション |
| ローラー材質と加工 | 45#鍛造鋼、CNC精密旋盤加工、焼入れ・硬質クロムメッキ |
| 主軸材質と直径 | 45#ソリッド丸鋼、焼き戻し・研磨、Φ70 mm |
| 機械フレームベース | 350#構造用H形鋼溶接フレーム |
| 駆動システム | ヘビーデューティローラーチェーンおよびスプロケット駆動 |
| 生産ライン速度 | 15 ~ 20 m/min |
| カッティング機構 | 自動油圧ポストカッティングシステム |
| カッティングブレード材質 | Cr12合金工具鋼、真空熱処理 |
| 総モーター出力 | 4 KW (主成形駆動) + 4 KW (油圧ステーション) |

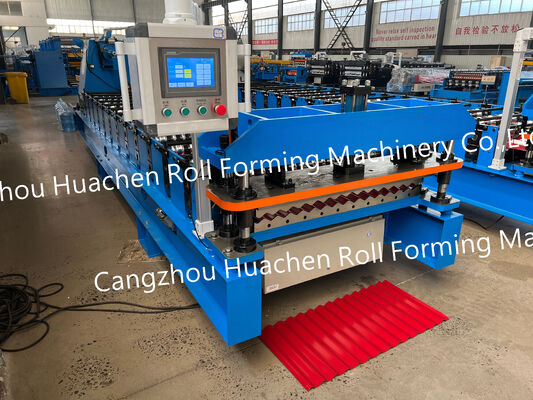

| 制御・長さシステム | 産業用PLCタッチスクリーン制御、ロータリーエンコーダー付き |
| 電源 | 380V、50Hz、3相 (地域の産業電圧にカスタマイズ可能) |
| デコイラー構成 | 手動デコイラーまたは油圧デコイラー |
| 主なエンジニアリングと運用上の利点 | クラシックな18-78-1014正弦波コルゲートプロファイル: |
78mmピッチで配置された13本の滑らかな正弦波と18mmの深さにより、
幅1014mmのシートは全方向の剛性、容易な重ね合わせ、迅速な雨水排水を提供します。これにより、アフリカ、ラテンアメリカ、中東、東南アジアで最も需要の高いプロファイルの一つとなっています。最適化された12ステーション高効率レイアウト: 正弦波形状は鋭角なしで曲げ応力を均等に分散するため、

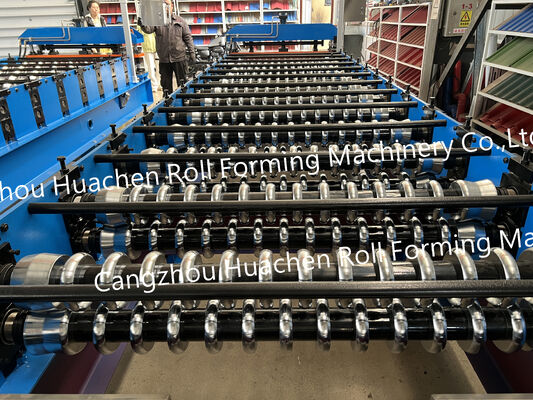

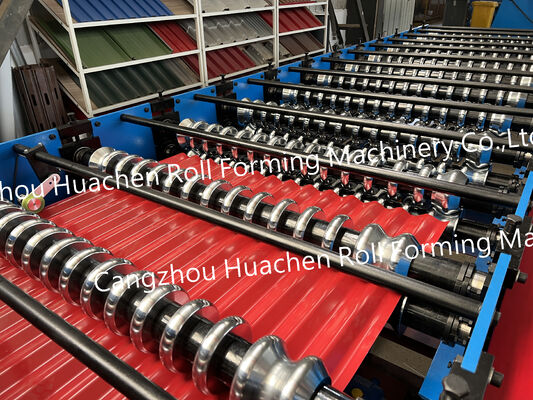

12個の精密に校正されたローラーステーションは、機械のフットプリント、消費電力、初期設備投資を削減しながら、完全なプロファイル精度を実現します。焼入れ・硬質クロムメッキ45#鋼ローラー: 各波形ローラーはソリッド45#鋼からCNC加工され、
コア強度を得るために熱処理され、硬質クロムで電気メッキされています。この鏡面仕上げは、薄い0.3mm~0.6mmコイルの亜鉛剥がれや塗料の擦り傷を防ぎます。頑丈な350 H形鋼フレームとΦ70mmソリッドシャフト: 重厚な350mm H形鋼溶接ベースとΦ70mmソリッド鋼シャフトで構築されたこの機械は、振動を排除し、シート幅1014mm全体にわたる均一な18mmの波高を維持します。波形に合わせたCr12油圧カッティングとPLC制御:

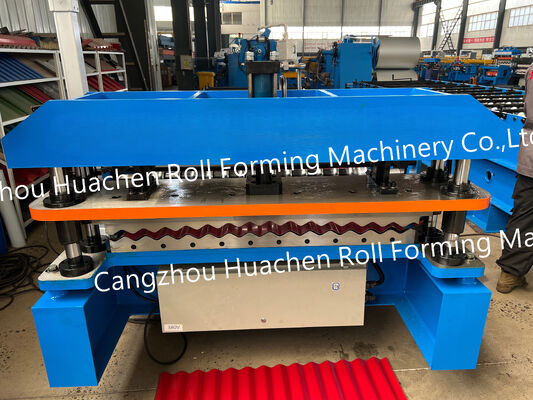

4KW油圧ユニットで駆動されるカスタム研磨されたCr12鋼カッティングダイは、正確な18-78正弦波曲線に一致し、波を平坦化することなく、クリーンでバリのないエッジを生成します。オペレーターはタッチスクリーンPLCで目標長さと数量を入力し、自動バッチ生産を行います。典型的な建築用途
軽量で、積み重ね可能で輸送コストが経済的、水平または垂直設置に汎用性があるため、18-78-1014コルゲートシートは以下に広く使用されています:工業・倉庫用クラッド:
工場、作業場、倉庫の外部壁サイディング、湾曲したバレル屋根、および内部間仕切り。
住宅・商業用屋根材: 住宅プロジェクト、市場、小売店のための費用対効果が高く、耐候性のあるコルゲート屋根材と日よけ。農業・仮設構造物:
家畜小屋、穀物貯蔵庫、フェンスパネル、およびモジュラーサイト用仮設住宅。工場校正、コンテナ輸送、技術サポート
出荷前に、すべてのHC 18-78-1014ロールフォーミングラインは、実際の金属コイルを使用して当社のワークショップで組み立ておよびテストされ、1014mmの実効カバレッジ幅、18mmの波高、およびPLCカッティング公差を確認します。露出したすべての鋼面には防錆油が塗布され、
ライン全体は単一の40GPコンテナ内にしっかりと固定されます。基礎レイアウト図、英語の操作マニュアル、ビデオによるコミッショニングガイダンス、12ヶ月の保証、および生涯スペアパーツサポートを提供します。よくある質問(FAQ)Q1: モデル番号18-78-1014の寸法は何を表しますか?A: モデルコードは正確な正弦波コルゲート形状を指定します:18mmの波高、
78mm
の波ピッチ(波の中心間距離)、1014mm の実効カバレッジ幅(重ね合わせ後、78mmのピッチ13個分)。Q2: 18-78-1014ロールフォーミングマシンで生産するには、どの幅の鋼コイルが必要ですか? A: 1014mmの実効カバレッジ幅を生産するために、この機械は標準的な1200mmまたは1220mm幅の亜鉛めっき鋼(GI)、
塗装済み鋼(PPGI)、3mmから0.6mmです。Q3: クリーンな正弦波コルゲートシートを成形するには12ステーションで十分ですか?A: はい。鋭角な90度の曲げを必要とする台形プロファイルとは異なり、正弦波はシート幅全体にわたって滑らかにカーブします。12個の精密CNC加工ステーションは、バネ戻りやエッジの波打ちなしに正確な波深さを達成するために十分な成形パスを提供します。
Q4: リードタイム、MOQ、デコイラーのオプションは何ですか? 最低発注数量は1セットで、月間生産能力は60セットです。標準的な製造とコイル積載テストには30営業日かかります。標準的な5トン手動デコイラーまたはアップグレードされた5トン油圧デコイラーを選択できます。
