プロドuct 説明

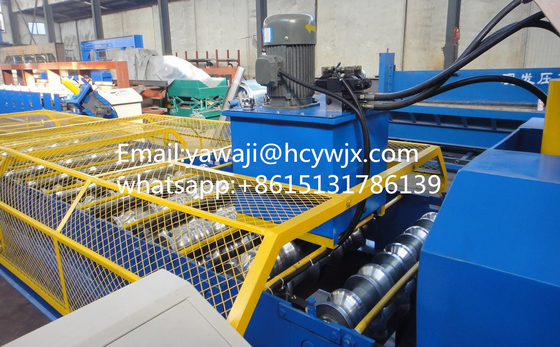

機械体は固体構造で,チャネル鋼や鋼板などの高品質の材料で溶接されています.中央プレート接続は,機械が安定し,動作中に変形しないことを確保するために鋳鋼の引き出力プレートなどの強化構造を採用トランスミッションベアリングは高速で二重密封されたベアリングを採用し,メンテナンスなしで機械の使用寿命を延長します.
作業流程
デコイル → 材料の供給 → ロール形成 → 切断 → 収集
主な技術パラメータ
| 材料 | タイプ | PPGI/GI |
| 厚さ | 0.3-0.6mm | |
| 幅 | 1000mm | |
| ローラー駅s | 12 駅 | |
| ローラーとシャフトの材料 | 45#SテールQ についてとPラッティング | |
| シャフトの直径 | Φ70mm | |
| カッター材料 | CR12 | |
| ドライブタイプ | チェーンドライブ | |
| スピード | 2〜4m/分 | |
| 総電源 | 5.5+5.5KW | |
| 電圧 | 380V 50Hz 3Pハース | |
この部分はコイルを支えるのに使われます
そしてコイルを回転させます
負荷容量: 5T
内部直径: 470-530mm
(需要に応じて調整可能).)
機械が動いているときに衝突によって機械に損傷を避けるために,我々はあなたのためにブレーキ装置をインストールしました
給食テーブルと前切断機
コイルを正しい位置に導き,行くロール 形成 に部分.
また,手動で切る D必要なときにコイルを事前カットすることが便利です.変化する色や厚さ.
液体ポンプステーション
このポンプステーションの目的は運転する切断作業を開始する切断機s
について水力タンク使用46#水力オイル
冷却扇風機を装備するどれ cについてi内循環冷却,オイルポンプステーションが高い油温の影響を受けないように作業中に
磁気弁のブランド: Huade
TほらSクリーンC について制御するC についてアビネット
制御キャビネットは,自動と手動の2つのモードがありますモード
対象シートの単位長さそして量設定することができますtオウチスクリーン
このシステムはシンプルで操作が簡単です.
電気C についてオンポーメンントB についてランド:
1.VFD:デルタ
2断路器:デリックス
3接触器:デリックス
4リレー:シンリング
5PLC:デルタ
6トランスフォーマー:デリックス

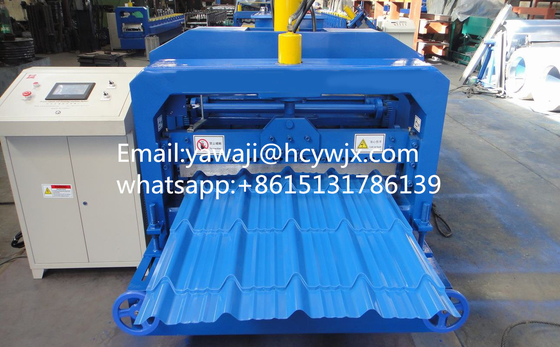

押す部分とカット
刃の材料はCR12です
高強度で 硬化性が高く 耐磨性が良い
液圧シリンダーは 切断機を上下に動かすプレスされた彩色鋼のタイルを設定された長さに従って切断し,サイズ要件を満たす完成したガラスのタイルを取得する責任がある..
